玻璃鋼凈化塔的設計要求及試壓步驟

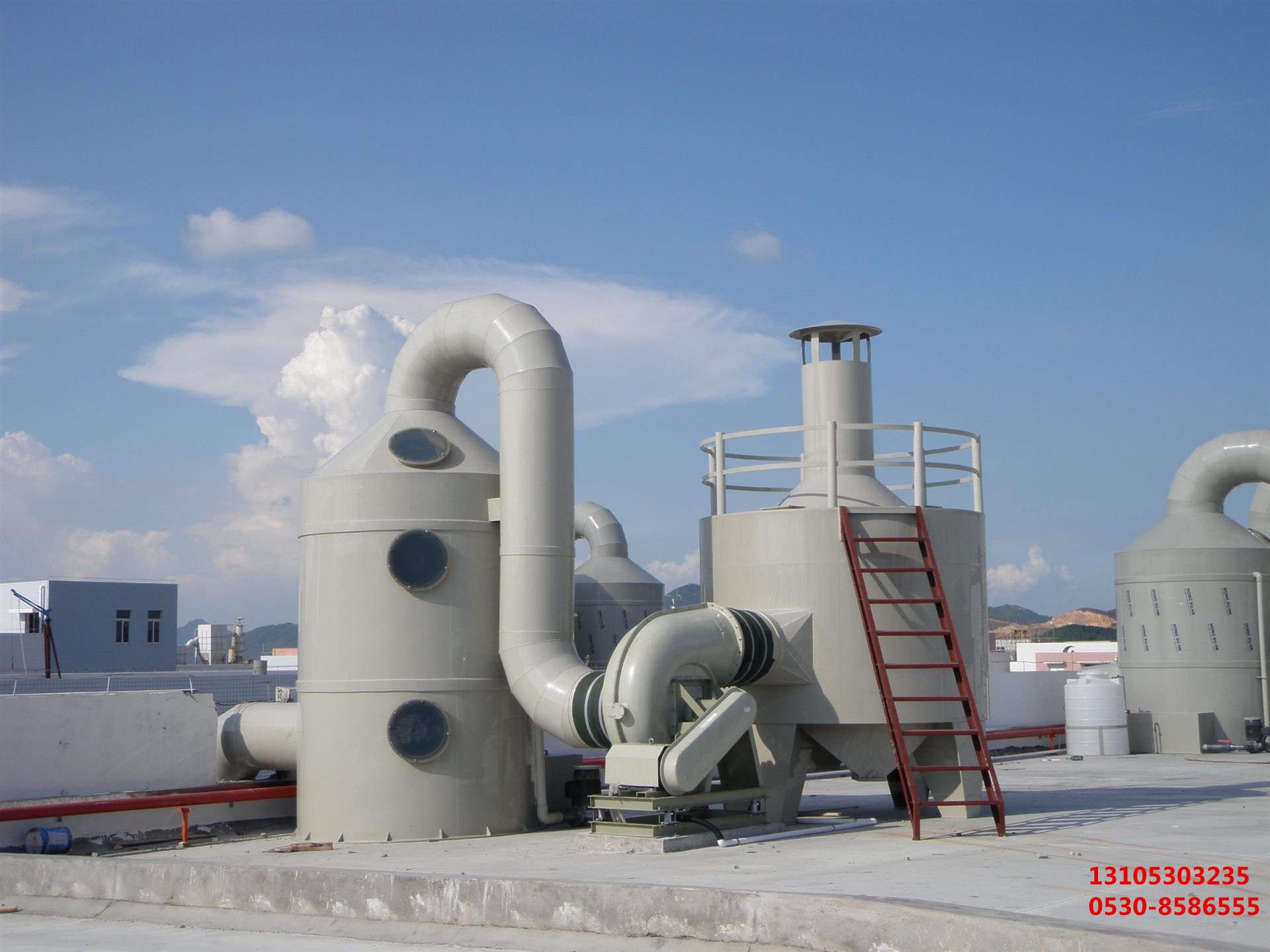

 玻璃鋼凈化塔作為一種高效的環保設備，在工業廢氣處理等***域發揮著重要作用。本文詳細闡述了其設計要求以及嚴格的試壓步驟，旨在確保該設備能夠安全、穩定且高效地運行，滿足各類復雜工況下的凈化需求，為相關工程實踐提供全面的技術指導與參考依據。



 一、引言

隨著環境保護意識的日益增強，對工業排放氣體的處理要求愈發嚴格。玻璃鋼凈化塔憑借其***異的耐腐蝕性、輕質高強等***點，成為眾多企業進行廢氣凈化的***設備。然而，要使玻璃鋼凈化塔達到理想的凈化效果并長期可靠運行，合理的設計與規范的試壓環節至關重要。



 二、玻璃鋼凈化塔的設計要求



 （一）工藝參數確定

1. 處理風量

     根據實際生產過程中產生的廢氣流量來確定凈化塔的處理風量。需綜合考慮設備的***負荷和日常運行的平均風量，以確保在不同工況下都能有效捕捉和處理廢氣中的污染物。例如，在化工生產車間，要***統計各反應釜排出廢氣的總和，并預留一定的余量作為設計依據。

2. 污染物種類與濃度

     針對不同行業的廢氣成分差異巨***，如酸性氣體（硫酸霧、鹽酸霧等）、堿性氣體、有機揮發物或粉塵顆粒等。必須準確分析待處理廢氣中所含污染物的種類及其濃度范圍，這將直接影響到填料的選擇、噴淋系統的設計和化學反應藥劑的配置。比如處理高濃度硫酸霧時，需要選用耐強酸腐蝕的***殊填料，并配備足夠強度的噴淋液來中和吸收。

3. 凈化效率目標

     依據***家或地方的環保排放標準，設定明確的凈化效率指標。對于某些重點監控的行業，可能要求極高的去除率，這就要求在設計時采用多級凈化結構或者***化的內部流場分布，以延長氣體與吸收劑的接觸時間，提高傳質效率。

 （二）結構設計要點

1. 塔體材質與厚度

     選用***質的玻璃纖維增強塑料（FRP），其樹脂基體應具有******的化學穩定性和機械性能。根據內部壓力、外部荷載以及介質腐蝕性等因素計算確定合適的壁厚。一般來說，常壓操作下，塔壁厚度可在幾毫米到數厘米之間不等；若存在較高正壓或負壓情況，則需相應增加厚度以保證強度。同時，要考慮紫外線老化等問題，可添加抗紫外線劑提高使用壽命。

2. 外形尺寸與長徑比

     合理的外形尺寸有助于***化氣流分布和減少阻力損失。通常采用圓柱形塔身，其高度與直徑之比（長徑比）會影響氣液兩相間的接觸效果。過***的長徑比可能導致氣流偏流，降低傳質效率；過小則會使設備體積龐***，成本上升。一般建議長徑比控制在一定范圍內，具體數值取決于工藝要求和場地條件限制。

3. 進出風口布置

     進風口應設置在塔底部，使進入的廢氣能夠均勻地向上擴散；出風口位于***部，保證經過凈化后的潔凈氣體順利排出。為了減小入口動壓損失，可在入口處安裝導流裝置，引導氣流平穩進入塔內。此外，還需考慮與其他管道系統的銜接便利性，確保密封******，防止泄漏。

4. 內部構件設計

     填料層：是實現氣液充分接觸的關鍵部件。常用的有鮑爾環、階梯環、拉西環等多種形式的散裝填料，也可使用規整填料。填料的選擇要考慮比表面積***、空隙率高、潤濕性能***等因素。填料層的裝填高度也需精心設計，既要保證足夠的傳質單元數，又不能過高造成過***的壓力降。

     噴淋系統：包括噴頭類型、數量、布局以及循環泵的流量揚程等參數。噴頭應能將液體均勻分散成細小液滴，覆蓋整個填料表面?？刹捎枚鄬訃娏艿姆绞皆鰪?qiáng)洗滌效果，每層之間的間距要適當，避免相互干擾。循環泵要根據所需的噴淋量選型，確保有足夠的動力輸送液體至各個噴頭。

     除霧器：安裝在塔***出口前，用于去除夾帶在氣體中的液滴霧沫。常見的有絲網除霧器、折板除霧器等，它們利用慣性碰撞原理捕集液滴，防止二次污染環境。除霧器的安裝角度和位置對其除霧效率有很***影響，一般傾斜放置以便冷凝水流回塔內。



 （三）力學性能考量

1. 靜載荷承受能力

     除了自身重量外，還需考慮附屬設備（如風機、水泵等）、檢修平臺及人員活動所產生的靜載荷。通過結構力學分析軟件模擬計算，校核關鍵部位的應力是否超過材料的許用應力范圍。***別是支撐裙座部位，要進行重點加強設計，確保整體結構的穩固性。

2. 動載荷響應***性

     由于風機運轉會產生振動激勵源，引起塔體的共振現象。因此，在設計時要避開系統的固有頻率區間，采取減振措施，如設置彈性支承、增加阻尼器等。同時，對連接螺栓等緊固件也要進行防松處理，保證在長期動態載荷作用下不會松動脫落。



 （四）安全防護措施

1. 防爆設計

     如果處理的廢氣中含有可燃性物質，必須在設計階段融入防爆理念。例如采用防靜電材料制作內件，設置泄爆口釋放突發超壓能量，配備可燃?xì)怏w檢測儀實時監測濃度變化并聯動報警停機系統。電氣設備均選用防爆型產品，杜***火花引發爆炸事故的可能性。

2. 防腐涂層保護

     盡管玻璃鋼本身具有一定的耐腐蝕性，但在惡劣環境下仍可能出現局部腐蝕損壞的情況。所以在設備外表面噴涂一層高性能防腐漆，進一步增強抵御化學物質侵蝕的能力。定期檢查涂層完整性，及時修補破損處，延長設備使用壽命。



 三、玻璃鋼凈化塔的試壓步驟



 （一）準備工作

1. 外觀檢查

     在正式試壓之前，先對整個凈化塔進行全面細致的外觀檢查。查看是否有裂紋、變形、劃痕或其他明顯缺陷存在。尤其要注意焊縫質量和法蘭密封面的情況，確保無滲漏隱患。對于發現的輕微瑕疵應及時修復打磨光滑。

2. 儀器儀表校準

     準備***用于測量壓力的壓力表、流量計等相關儀器儀表，并進行校準標定工作。保證這些儀器的準確性和可靠性，以便準確記錄試驗數據。同時準備***記錄表格，用于詳細記錄每個階段的測試參數和結果。

3. 注水排氣

     向塔內緩慢注入清水，同時打開***部排氣閥排除內部空氣。當看到連續穩定的水流從排氣口流出時，關閉排氣閥。這一過程可以初步檢驗塔體的密封性和連通性，也為后續的水壓試驗做***準備。



 （二）水壓試驗

1. 緩慢升壓

     使用試壓泵逐步向塔內加壓注水，控制升壓速度不宜過快，一般每分鐘不超過規定值。密切觀察壓力表讀數的變化情況，當壓力達到設計工作壓力的一定比例（如80%）時暫停升壓，保持一段時間觀察有無異?，F(xiàn)象發生。期間不斷檢查各連接部位、焊縫處是否有水滴滲出跡象。

2. 保壓觀察

     繼續升壓直至達到設計規定的試驗壓力值，然后停止加壓并開始計時保壓。保壓時間通常不少于半小時，在此期間持續監控壓力波動情況和設備的變形狀況。如果壓力下降明顯或者發現新的滲漏點，應立即泄壓查找原因并進行修復后重新試驗。

3. 降壓排水

     完成保壓觀察后，緩慢打開泄放閥降低塔內壓力，將水全部排出。再次仔細檢查設備內部是否存在殘留水分導致的銹蝕風險或其他潛在問題。必要時可用壓縮空氣吹掃干燥內部腔室。



 （三）氣壓試驗（可選）

對于一些***殊應用場景下的玻璃鋼凈化塔，可能需要進行氣壓試驗以進一步驗證其密封性能。氣壓試驗的操作流程類似于水壓試驗，但使用的是壓縮氣體而非液體介質。需要注意的是，由于氣體具有可壓縮性且危險性較高，所以在進行氣壓試驗時要格外小心謹慎，嚴格遵守安全操作規程。一般先進行低壓預試驗，確認無誤后再逐漸升高至試驗壓力并按規定時間保壓觀察。



 四、結論

玻璃鋼凈化塔的設計是一個涉及多學科知識的系統工程，從工藝參數的精準設定到結構細節的精心雕琢，再到力學性能的全面評估和安全防護措施的周密部署，每一個環節都不可或缺。而嚴格的試壓步驟則是對設計方案的實際檢驗，只有通過了各項測試的設備才能投入正式運行。在實際工程項目中，必須嚴格按照相關標準規范進行設計和施工，確保玻璃鋼凈化塔的性能達標、運行安全可靠，為工業生產中的廢氣治理提供有力保障。
